스프링 자동 권취형 (EX Series) | 호스 릴

HOME > 제품소개 > 스프링 자동 권취형 (EX Series)

배기가스릴-전동구동방식

Hose Reel | Spring Rewind
크게보기

Specification

Specification
호스규격 호스재질 권취거리 최대사용온도 설치위치
3”~4” 배기가스호스 7.5MR
10MR		 200℃ 벽,천정

제품특징

  • 고온의 매연가스를 흡입하여 배관을 통해 대기중으로 배출
  • 강력한 전기모터의 사용으로 우수한 권취력
  • 리미트장치가 장착되어 호스의 손상보호
  • 머플러 노즐 부착(선택사양)
  • 사용처 : 자동차연구소, 차량정비소등에서 사용
Specification

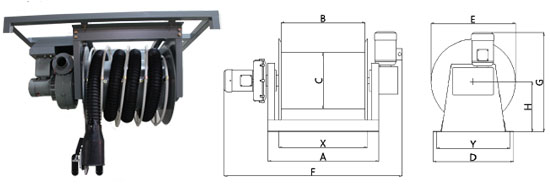

MODEL. No HOSE CAPACITY REEL DIMENSIONS
I.D O.D LENGTH A B C D E F G H X Y
Φ Φ meter mm mm mm mm mm mm mm mm mm mm
EX307 75 95 7.5 720 600 300 484 600 840 660 360 590 440
EX310 75 95 10 870 750 300 484 600 1090 660 360 740 440
EX407 100 120 7.5 770 650 300 484 650 990 725 400 640 440
EX410 100 120 10 920 800 300 484 650 1140 725 400 790 440
EX307W 75 95 7.5 720 600 300 484 600 1230 660 360 590 440
EX310W 75 95 10 870 750 300 484 600 1480 660 360 740 440
EX407W 100 120 7.5 770 650 300 484 650 1380 725 400 640 440
EX410W 100 120 10 920 800 300 484 650 1530 725 400 790 440

※ 상기 사양은 제품 향상을 위하여 예고 없이 변경될 수 있습니다.

배기가스릴-스프링구동방식

Specification

Specification
호스규격 호스재질 권취거리 최대사용온도 설치위치
3”~4” 배기가스호스 7.5MR
10MR		 200℃ 벽,천정

제품특징

  • 고온의 매연가스를 흡입하여 배관을 통해 대기중으로 배출
  • 우수한 내구성의 고장력 스프링
  • 머플러 노즐 부착(선택사양)
  • 사용처 : 자동차연구소, 차량정비소등에서 사용
Specification
MODEL. No HOSE CAPACITY REEL DIMENSIONS
I.D O.D LENGTH A B C D E F G H X Y
Φ Φ meter mm mm mm mm mm mm mm mm mm mm
EX307S 75 95 7.5 720 600 300 484 600 760 660 360 590 440
EX310S 75 95 10 870 750 300 484 600 910 660 360 740 440
EX407S 100 120 7.5 770 650 300 484 650 810 725 400 640 440
EX410S 100 120 10 920 800 300 484 650 960 725 400 790 440
EX3075W 75 95 7.5 720 600 300 484 600 1150 660 360 590 440
EX3105W 75 95 10 870 750 300 484 600 1300 660 360 740 440
EX4075W 100 120 7.5 770 650 300 484 650 1200 725 400 640 440
EX4105W 100 120 10 920 800 300 484 650 1350 725 400 790 440

※ 상기 사양은 제품 향상을 위하여 예고 없이 변경될 수 있습니다.
